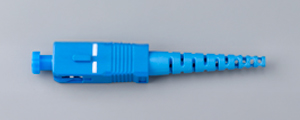

光ファイバー・コネクタ用保護キャップ（フェルール保護）
光ケーブルコネクタの生命体であるフェルール樹脂の防傷・防塵として最適な保護キャップです。
コネクタ全体を覆うタイプやフェルール樹脂を直接保護するタイプのキャップがあり、材質もPVC・ポリエチレン等、各種とり揃えております。
- ディップ成形品
- 射出成形品
- 射出成形品
特徴
- フェルールの保護として防塵・防傷に最適です。
- キャップの挿入及び取り外しが容易で且つ脱落の心配もありません。
- 射出成型品ではノンハロゲン等用途に合わせた樹脂が選択できます。
寸法図
| 材質 | ・PVC ・ポリエチレン |
|---|
※材質・色・ＵＬ認定等のご要望はお問合せください
サイズ表 SC保護キャップ
| 品番 | W1 | W2 | D | L | L1 | L2 | 材質 | 製造法 | 図表 | 標準色 | 備考 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SC-PVC-2.50 | 9.0 | 7.4 | - | 13.0 | 3.5 | 9.5 | PVC | ディップ | 1 | 青 | |
| SC-PVC-2.50UL | 9.0 | 7.4 | - | 13.0 | 3.5 | 9.5 | PVC | ディップ | 1 | 青 | |
| SC-PVC-2.50-2 | 8.8 | 7.2 | 2.8 | 13.0 | 3.0 | 10.0 | PVC | ディップ | 2 | 青 | |
| SC-PVC-2.50-2UL | 8.8 | 7.2 | 2.8 | 13.0 | 3.0 | 10.0 | PVC | ディップ | 2 | 青 | |
| SC-PE-2.50 | 9.0 | 7.4 | - | 13.0 | 3.5 | 9.5 | PE | 射出成型 | 3 | 黄 |
サイズ表 フェルール保護キャップ
| 品番 | D | d1 | d2 | L | L1 | L2 | 材質 | 製造法 | 図表 | 標準色 | 備考 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F-SC-PE-2.50 | 5.7 | 2.5 | 4.0 | 11.0 | 2.0 | 9.0 | PE | 射出成型 | 4 | 黄 |
